Затвор дисковый с защитным покрытием с рукояткой

Главная Продукция Затвор дисковый с защитным покрытием С рукояткой

В разъемном корпусе с рукояткой

Затвор дисковый с рукояткой плавной регулировки (фото)

    Затворы дисковые комплектуются рукоятками плавной или дискретной регулировки.

    Рукоятка плавной регулировки позволяет позиционировать диск затвора в любом промежуточном положении с помощью зажимного винта. Рукоятка дискретной регулировки позволяет фиксировать положение диска затвора с шагом 15 град.
   Материал рукоятки плавной регулировки - алюминиевый сплав, дискретной - чугун.
   Материал планки под рукоятку плавной регулировки - сталь с покрытием. дискретной - нержавеющая сталь.

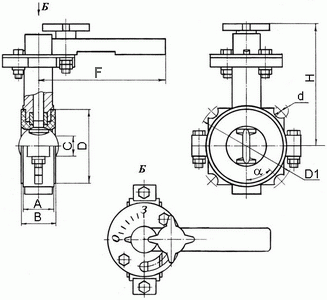

Затвор дисковый с рукояткой плавной регулировки (чертеж)

В разъемном корпусе из алюминиевого сплава

DN, мм	A	B	C	D	F	H	D1	d	a	Масса, кг
32/40	35	38	20	73	180	150	100/110	-	45°	1,1
50	43	48	28	94	200	160	125	18	45°	1,9
80	46	51	61	122	200	180	160	18	45°	2,7
100	52	56	88	150	300	200	180	18	22°30'	4,3
150	56	58	136	200	300	230	240	22	22°30'	6,3

Примечание
Ду32/40 - корпус неразъемный, диск из коррозионностойкой стали

В разъемном корпусе из чугуна

DN, мм	A	B	C	D	F	H	D1	d	a	Масса, кг
32/40	35	38	20	73	180	150	100/110	-	45°	1,8
50	43	48	28	94	200	160	125	18	45°	3,8
80	46	51	61	122	200	180	160	18	45°	5,1
100	52	56	88	150	300	200	180	18	22°30'	7,4
125	56	61	114	175	300	215	210	18	22°30'	9,5
150	56	58	136	200	300	230	240	22	22°30'	11,1

В разъемном корпусе из углеродистой стали

DN, мм	A	B	C	D	F	H	D1	d	a	Масса, кг
32/40	35	38	20	73	180	150	100/110	-	45°	1,8
50	43	48	28	94	200	160	125	18	45°	3,8
65	46	50	48	108	200	175	145	18	45°	4,5
80	46	51	61	122	200	180	160	18	45°	5,1
100	52	56	88	150	300	200	180	18	22°30'	7,4
125	56	61	114	175	300	215	210	18	22°30'	9,5
150	56	58	136	200	300	230	240	22	22°30'	11,1

Примечание
Ду32/40 - корпус неразъемный, диск из коррозионностойкой стали
