Гидропривод ГПН

 Главная  Продукция  Затвор дисковый  С гидроприводом  ГПН


Основные технические характеристики

Управление гидроприводом осуществляется водой давлением 0,4-0,63 МПа с показателем pH 6,0...7,5 с содержанием примесей не более 2 мг/л. Допускается кратковременное повышение давления до 1,0 МПа.

Условия эксплуатации:
- температура окружающей среды от +1 до +40°С;
- относительная влажность воздуха 90% при 20°С.

По требованию заказчика возможна комплектация концевыми выключателями и электромагнитным распределителем.

ГПН-50 ГПН-150 ГПН-250
Номин. крут. момент при 0,4 МПа, Нм,
не менее
50 150 250
Масса, не более, кг 12,0 14,0 24,0


Рекомендуемые типы гидроприводов ГПН
DN, мм PN, МПа ГПН
50 1,0 ГПН-50
1,6 -
65 1,0 ГПН-50
1,6 -
80 1,0 ГПН-50
1,6 -
100 1,0 ГПН-150
1,6 -
125 1,0 ГПН-150
1,6 -
150 1,0 ГПН-150
1,6 -
200 1,0 ГПН-150
1,6 -
250 1,0 ГПН-250
1,6 -
300 1,0 ГПН-250
1,6 -

Массо-габаритные характеристики затворов
с гидроприводами ГПН

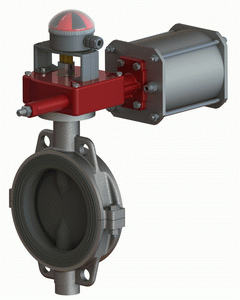

Затвор дисковый с гидроприводом ГПН (фото)

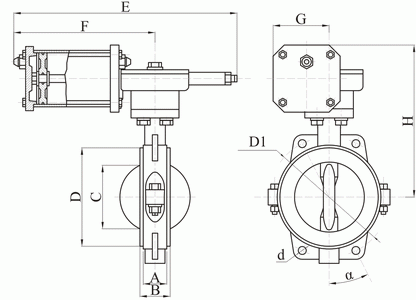

Затвор дисковый с гидроприводом ГПН (чертеж)

В разъемном корпусе из алюминиевого сплава

DN, мм PN,
МПа
A B C D D1 d E F G H a Масса,
кг
50 1,0 43 48 28 94 125 18 510 304 100 213 45° 15,0
80 1,0 46 51 61 122 160 18 510 304 100 233 45° 16,0
100 1,0 52 56 88 150 180 18 510 304 121 274 22°30' 17,5
150 1,0 56 58 136 200 240 22 510 304 121 304 22°30' 19,5
200 1,0 60 65 188 255 295 22 510 304 121 334 22°30' 22,9

В разъемном корпусе из чугуна

DN, мм PN,
МПа
A B C D D1 d E F G H a Масса,
кг
50 1,0 43 48 28 94 125 18 510 304 100 213 45° 17,0
80 1,0 46 51 61 122 160 18 510 304 100 233 45° 18,0
100 1,0 52 56 88 150 180 18 510 304 121 274 22°30' 20,6
125 1,0 56 61 114 175 210 18 510 304 121 289 22°30' 22,7
150 1,0 56 58 136 200 240 22 510 304 121 304 22°30' 24,3
200 1,0 60 65 188 255 295 22 510 304 121 334 22°30' 30,0
250 1,0 68 73 239 310 350 22 591 362 145 365 15° 48,0
300 1,0 78 83 288 350 400 22 591 362 145 395 15° 68,5

В разъемном корпусе из углеродистой стали

DN, мм PN,
МПа
A B C D D1 d E F G H a Масса,
кг
50 1,0 43 48 28 94 125 18 510 304 100 213 45° 17,0
65 1,0 46 50 48 108 145 18 510 304 100 228 45° 17,5
80 1,0 46 51 61 122 160 18 510 304 100 233 45° 18,0
100 1,0 52 56 88 150 180 18 510 304 121 274 22°30' 20,6
125 1,0 56 61 114 175 210 18 510 304 121 289 22°30' 22,7
150 1,0 56 58 136 200 240 22 510 304 121 304 22°30' 24,3
200 1,0 60 65 188 255 295 22 510 304 121 334 22°30' 30,0
250 1,0 68 73 239 310 350 22 591 362 145 365 15° 48,0
300 1,0 78 83 288 350 400 22 591 362 145 395 15° 68,5
